Descripción de producto
Máquina de moldeado de láminas metálicas de acero
Características de la máquina de moldeado de rodillos con tubo descendente:
Un tubo de bajada tiene muchos nombres diferentes como, tubo de bajada, tubo de bajada, tubo de bajada, y tubo de bajada de techo, etc. Según wiki, los tubos de bajada se aplican principalmente como a continuación:
Al principio, las cañerías son de plástico, luego de PVC; debido al avance de la tecnología de formación de rollos, la gente se vuelve a los tubos de formación de rollos, y en los tiempos modernos,la mayoría de los tubos de descenso o de lluvia han sido fabricados con acero pre-pintado, acero galvanizado, aluminio o cobre.
Detalle rápido:
1. espesor: 0,4-0,6 mm
2Material: acero pre pintado, acero galvanizado, aluminio o cobre
3Ancho de entrada: 518 mm
4Peso del material: 3 MT
5Diámetro interno de la bobina: 470 mm
6Material para rodillos: 45#, CNC, recubierto de cromo
7Material de corte: Cr12, tratamiento térmico
8Tolerancia de corte: ± 1 mm
Lista de máquinas:
1. 3TX600mm Descolador hidráulico y accionado
2Máquina de moldeado de rodillos
3Dispositivo de corte hidráulico
4Se acabó la mesa.
5Sistemas de control por control automático
Descripción/parámetros técnicos Detalles de la línea completa:
- 3TX600mm Descolador hidráulico y accionado
Tipo de conducción motorizada
Sistema hidráulico para la expansión de la bobina de agujero interior con 4 palmas
Sistema de expansión de enlace-conexión
Potencia de la bomba = 1,5 kW
Inversor de frecuencia para regular la velocidad de giro: Motor: 2.2KW
Capacidad de carga = 3 toneladas;
Diámetro interno de la bobina: 451-530 mm
Diámetro exterior de la bobina = Max.1500 mm
La anchura de la bobina es de 600 mm como máximo
Motor de accionamiento para girar la bobina
Interruptor de límite para el dispositivo de arranque/parada automática
- Máquina de moldeado de rollos con detalles de corte según el cuadro siguiente:
| Material adecuado para la formación de rollos |
Acero prepintado, acero galvanizado, aluminio o cobre |
| El grosor |
0.4 mm-0.6 mm |
| Ancho de entrada de la bobina |
518 mm |
| Diseño del bastidor del vagón |
Diseño del marco de la placa de pared |
| Estadios de formación de rodillos |
20 etapas |
| Materiales de rodillos de formación |
Acero 45#, tornos CNC, revestido con cromo duro |
| Diámetro de los ejes |
Frm 75 mm |
| Potencia del motor principal |
7.5 kW con reducción |
| Velocidad de rodadura del excavador |
12 a 15 m/min |
| Potencia del grupo hidráulico |
4.0 Kw |
| Material de las hojas de corte |
Cr12, tratamiento auditivo |
| Norma de tensión eléctrica |
380V/50Hz/3PH o según las necesidades del cliente |
| El color principal de la máquina pintada |
RAL 5015 (azul) o según las necesidades del cliente |
- Sistema de control por PLC
PLC y pantalla táctil de la marca Siemens, Inversor de la marca Schneider/Shihlin/Delta, codificador Omron
Tolerancia de corte a la longitud ≤ ± 1 mm
Voltado de control 24V
- Estante de productos sin motor, de 4 metros de largo

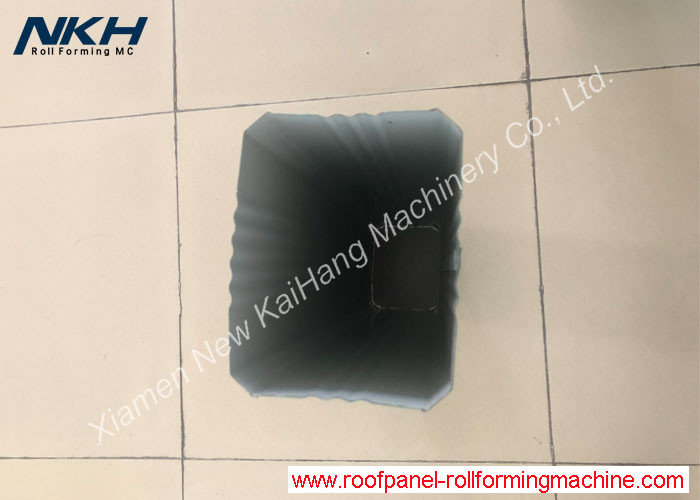

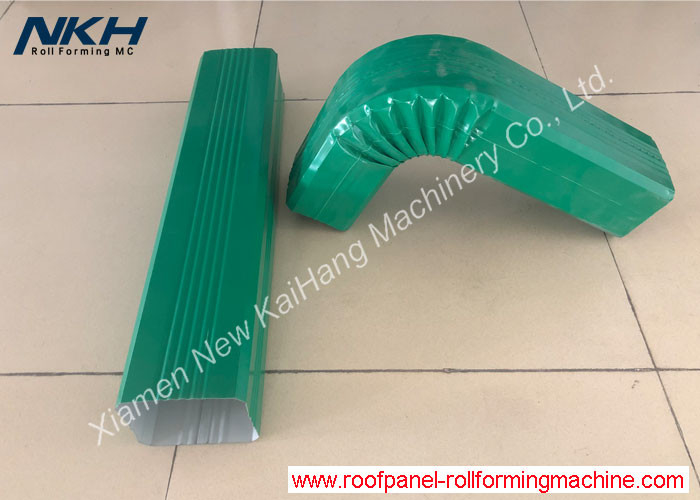

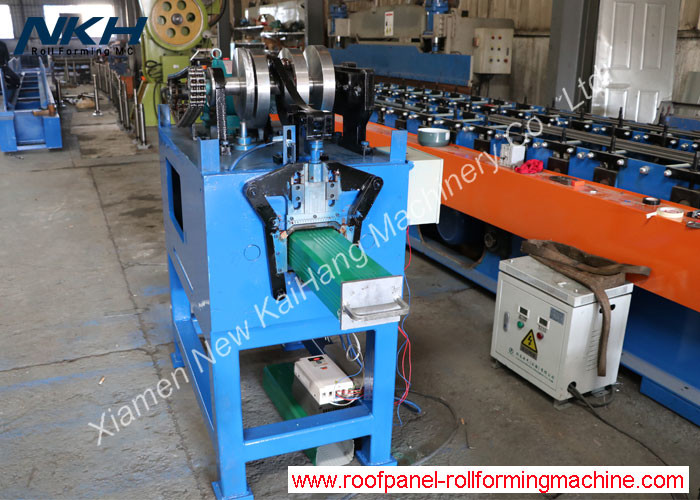

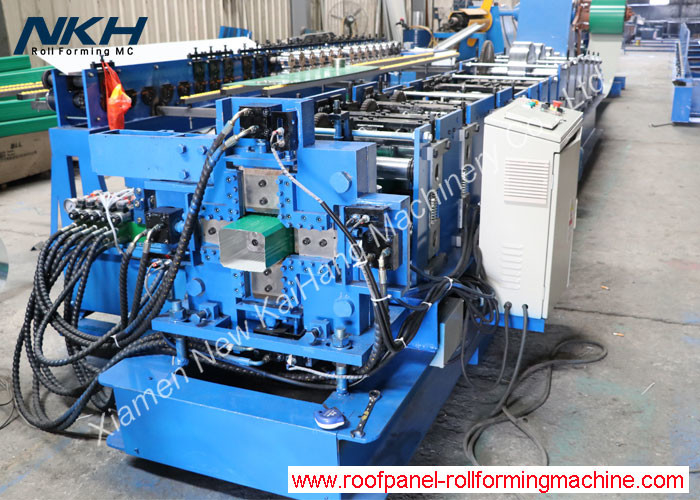

Dibujo de perfil/diseño/imágenes de referencia del equipo:
