YX22-211-1105 Máquina de moldeado de azulejos para techos metálicos

Descripción de producto

Máquina de moldeado de azulejos para techos metálicos

Aplicación:

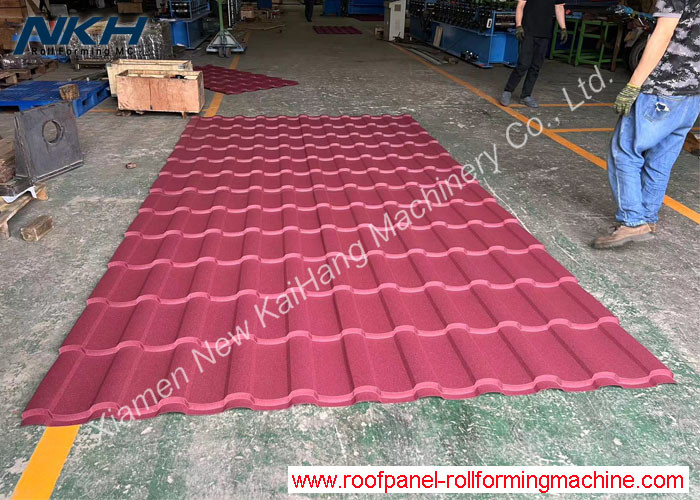

Los azulejos de techo de escalón de metal producidos por la máquina de formación de rollos de azulejos vidriados a partir de láminas pre-pintadas de alta calidad se aplican la mayoría de las veces como techos en villas o algunos edificios residenciales.

Sólo hay una diferencia clave entre un techo de metal acristalado y un panel de techo de metal normal: escalones.Un panel de techo de metal regular con escalones se llama techo de vidrio de metal.!

Detalle rápido:

1. espesor: entre 0,3 mm y 0,5 mm
2. Material: bobina pre-pintada de alta calidad
3. Ancho de entrada: 1250 mm
4. Ancho efectivo: 1100 mm
5. Peso del material: 5 MT como estándar
6. Modo de conducción: conducción de engranajes/carril.

Lista de máquinas:

1. Las demás máquinas y aparatos para la fabricación de equipos para la fabricación de equipos para la fabricación de equipos para la fabricación de equipos
2. Anterior de rodadura
3. Dispositivo hidráulico de trazado de escaleras, detenerse para presionar
4. Dispositivo de corte hidráulico después del prensado de baldosas por pasos
5. Se acabó el rack.
6. Sistemas de control por PLC

Descripción/parámetros técnicos Detalles de la línea completa:

• 5TX1250 mm desenrollador hidráulico

Sistema hidráulico para expandir el orificio interior de la bobina, potencia de la bomba: 3KW

Diámetro interno de la bobina = 508 mm

Capacidad de carga: máximo 5 toneladas

Ancho máximo de la bobina: 1250 mm

Motor de accionamiento para girar la bobina, 3 kW

Tipo de expansión de cuña cónica

• Dispositivo de pre-cortaje manual y de rodillo de entrada (sin motor)

Para cortar el extremo de la última pieza de hoja sólo

espesor de trabajo: máximo 0,6 mm

• Máquina de moldeado en rollos con escaleras de dibujo y de corte según el cuadro siguiente:

• Sistema de control por PLC

PLC y pantalla táctil de la marca Siemens, Inversor de la marca Schneider/Shihlin/Delta, codificador Omron

Control de la cantidad, longitud de dibujo (250-350 mm) y longitud de corte (min.800 mm) automáticamente.

Tolerancia de corte a la longitud ≤ ± 1 mm

Voltado de control 24V

• Repuesto de productos sin motor, 3 unidades

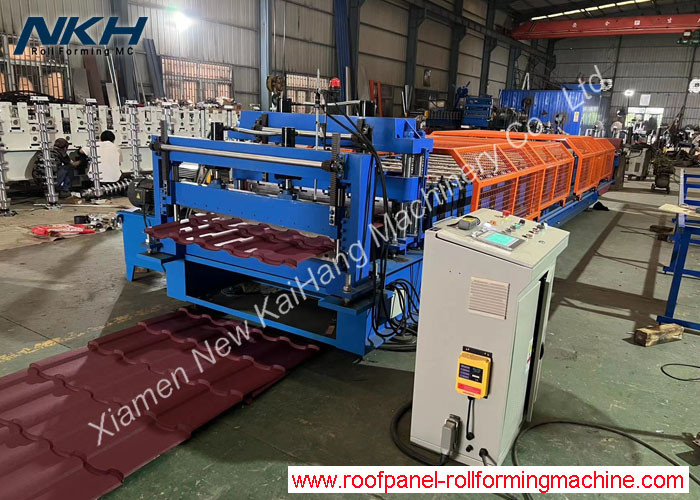

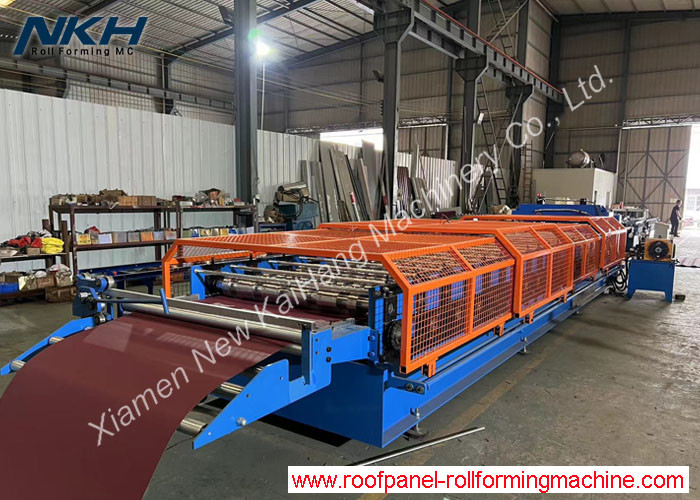

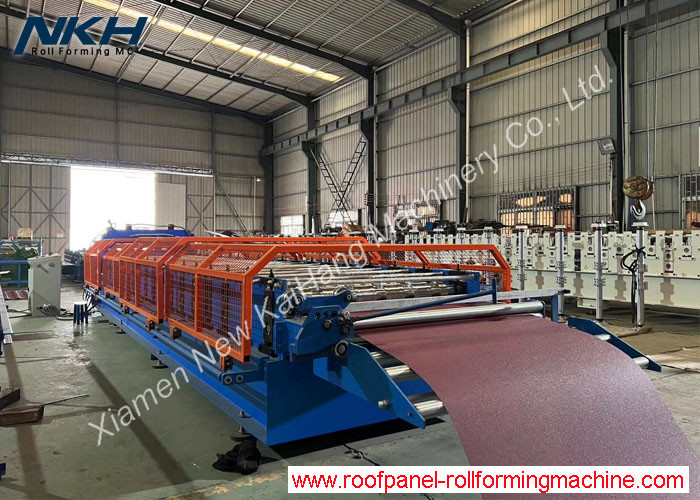

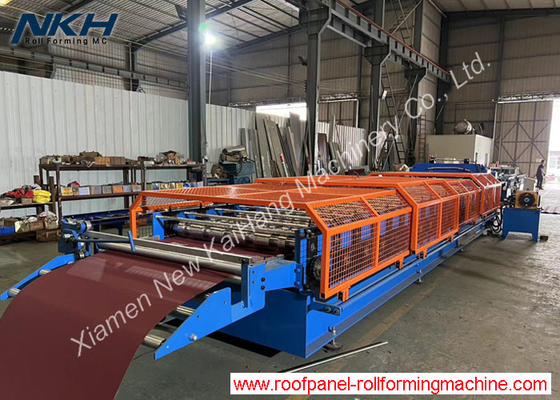

Dibujo de perfil/diseño/imágenes de referencia del equipo:
