rollo galvanizado 0.4mm-0.6m m de la faja del tejado que forma el sistema de control del PLC de la máquina, laminadores automáticos llenos de la faja

Descripción de producto

rollo galvanizado 0.4mm-0.6m m de la faja del tejado que forma el sistema de control del PLC de la máquina, laminadores automáticos llenos de la faja

Dibujo del perfil:

Disposición:

Componentes principales

O.N.U-mecanismo de botes giratorios hidráulico de 3TonX500m m

Sistema hydráulico para el bobina-interno-agujero de la extensión con 4 palmas

Vínculo-conecte el sistema de extensión

Bomba power=1.5KW

      Tonelada de la carga capacity=3; Arrolle interno – el diámetro =451-530 milímetro

      Bobina outer-diameter=Max. 1500 milímetros

      Mecanismo de botes giratorios Width=Max. 500 milímetros

Tabla de alimentación

Tabla de alimentación con la sección de la guía

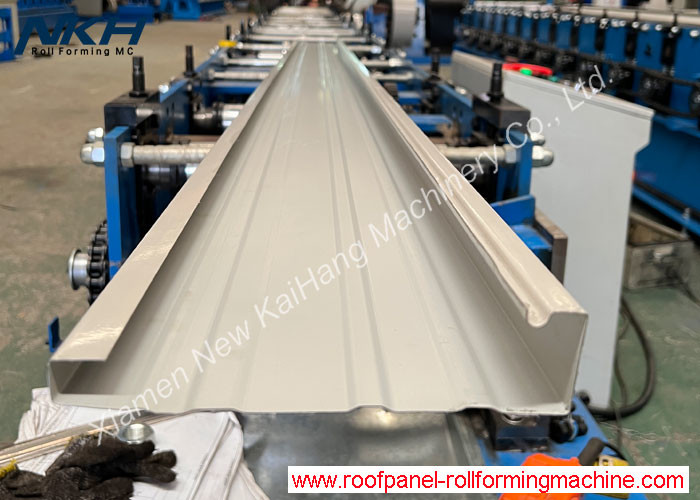

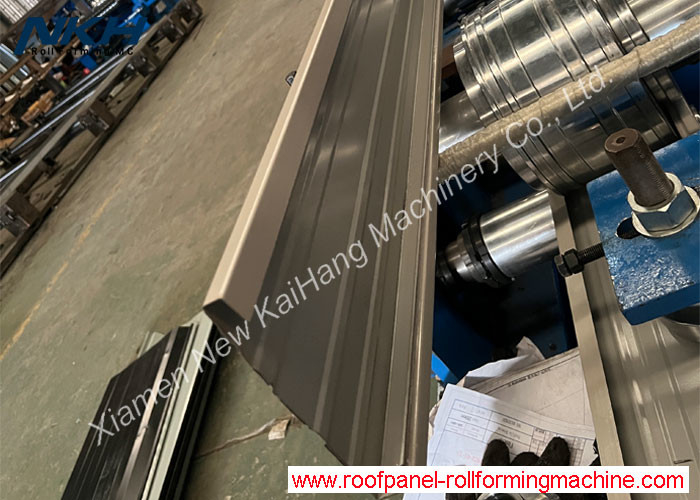

Rollo que forma la máquina

Sección de alimentación con la guía

Conducción de engranaje/del piñón; 20 pasos a formar

el diseño del Pared-placa-marco, grueso de la placa de pared es 18m m

Bastidor base del haz de H 450

Los rodillos manufacturados de 45#, tornos del CNC, Chrome duro cubrieron

Ejes Diameter=ф75mm, precisión trabajada a máquina

Motor principal =5.5KW, control de velocidad de la frecuencia

Línea velocidad máxima de rollo anterior: Approx.15m/min

La cubierta fijada sobre el rollo anterior incluyó para evitar las manos para ir dentro

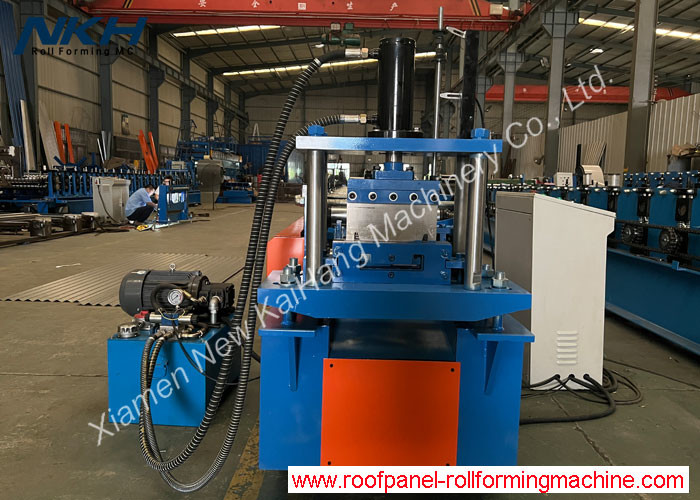

Dispositivo que corta hidráulico

La parada a cortar, corte del poste, después de atajo, allí es inútil

Material de la herramienta de corte: Cr12, tratamiento térmico

Grupo hidráulico, motor =4KW de la bomba

Sistema de control del PLC

Controle la cantidad y la longitud de corte automáticamente

Combinado con: PLC, pantalla táctil (Siemens), inversor (Shihlin),

Codificador (Omron), etc

Corte-a-longitud tolerance≤±2 milímetro

Voltaje 24V del control
