Máquina de moldeado de rodillos doble Máquina de moldeado de rodillos de doble capa Una máquina con dos perfiles

Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles

Máquina de moldeado de rodillos doble Máquina de moldeado de rodillos de doble capa Una máquina con dos perfiles

Datos del producto:
Lugar de origen: porcelana
Nombre de la marca: NKH MACHINERY
Certificación: CE/SONCAP/CSA
Número de modelo: Roofing&Cladding
Pago y Envío Términos:
Cantidad de orden mínima: 1 Unidad
Precio: Negociable
Detalles de empaquetado: CARGCES DESNUDOS PARA EL ROLLO ANTERIOR CON EL CORTADOR EN EL ENVASE DE LOS 40FT, CAJA DE MADERA PAR
Tiempo de entrega: 90 días laborables
Condiciones de pago: El importe de la ayuda se calculará en función de la cantidad de productos que se hayan vendido.
Capacidad de la fuente: 10 unidades/mes
Contactar ahora

Información detallada
Nombre: capa doble que forma la máquina Peso: 5 t
Sistema de control: Sistema de control por PLC Materia prima: Hojas de PPGI/Galvanized/Alu-Zinc/PPGL, G245-550
Material del eje: El alto grado No.45 forjó Materiales para rodillos: Acero 45#
Material de la cuchilla de corte: Cr12, tratamiento térmico
Resaltar:

Máquina de moldeado de doble rollo

,

Máquina de moldeado de rodillos de doble capa

Descripción de producto

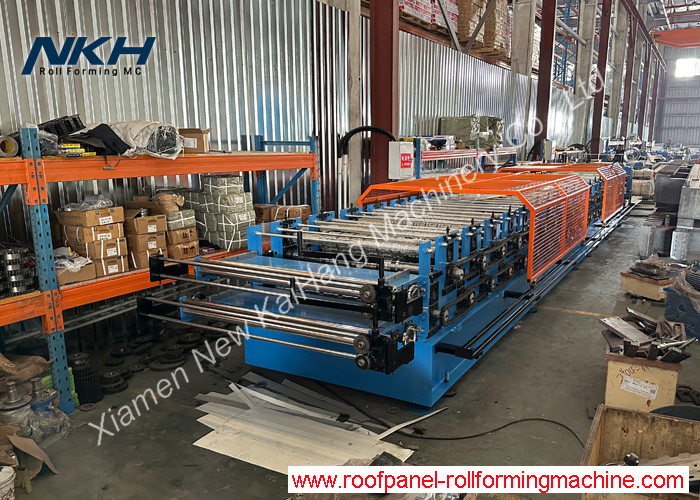

Máquina de moldeado de rodillos doble Máquina de moldeado de rodillos de doble capa Una máquina con dos perfiles 0
Máquina de laminado de doble capa, máquina de laminado con herramienta, máquina de laminado de papel

Detalle rápido:

  1. espesor: 0,4-0,8 mm
  2. Material: G550/G350, hojas prepintadas
  3. Ancho de entrada: 1250 mm

Lista de máquinas:

  1. Decoilera hidráulica
  2. Las demás partidas
  3. Dos juegos de dispositivos de corte hidráulico
  4. Mesa de agotamiento o dispositivo de apilamiento automático
  5. Siemens PLC y IOP/ pantalla táctil, inversor de la marca Schneider

Descripción/parámetros técnicos Detalles de la línea completa:

  • 5TX1250mm Descargador hidráulico con carro de bobina

Sistema hidráulico para expandir el orificio interior de la bobina, motor de bomba: 3KW
Diámetro interno de la bobina = 510 ± 30 mm
Capacidad de carga: máximo 5 toneladas, ancho de bobina máximo 1250 mm
Tipo de expansión de cuña cónica
Motor de accionamiento para girar la bobina, 3 kW, control manual de velocidad de frecuencia
Otros diseños, como el brazo de apoyo/brazo de apoyo/carril de bobina, según se solicite.

  • Dispositivo de pre-corte manual y de rodillo de entrada

Dos juegos de aparatos de pre-corte
para cortar sólo el extremo de la última pieza de hoja
espesor de trabajo: máximo 0,8 mm

  • Máquina de moldeado de rollos con detalles de corte según el cuadro siguiente:
Material adecuado para la formación de rollosHojas de acero colorado o de acero galvanizado
El grosor0.4 mm-0.8 mm
Ancho de entrada de la bobinaLas demás:
Diseño del bastidor del vagónDiseño de pared-placa-marco, doble capa
Estadios de formación de rodillosPor ejemplo, las etapas 20/20
Material del rodillo

Acero 45#, tornos CNC, revestido con cromo duro
Opción: con tratamiento térmico de rodillos

Diámetro de los ejesFrm 75 mm
Potencia del motor principal5.5 kW con reducción
Velocidad de formación de rodillos15-20m/min (se puede obtener una velocidad superior, dependiendo de las especificaciones requeridas por el comprador)
Potencia del grupo hidráulico4.0 kW o 5.5 kW
Material del cortadorCr12, tratamiento auditivo/Cr12Mov, tratamiento térmico
Norma de tensión eléctrica380V/50Hz/3PH o según los requisitos
El color principal de la máquinaRAL 5015 (azul) o según los requisitos
  • Sistema de control por PLC

PLC y pantalla táctil de la marca Siemens, Inversor de la marca Schneider/Shihlin/Delta, codificador Omron

Tolerancia de corte a la longitud ≤ ± 1 mm

Voltado de control 24V

  • Repuesto de productos sin motor, 3 unidades

Aplicación:

Una máquina de moldeado de rodillos de doble hoja suele estar compuesta por un descolador, dos guías de alimentación de entrada con corte de entrada opcional, dos sistemas de moldeado de rodillos,un marco de corte con dos matrices de corte (se equipará con un prensado hidráulico siempre que esta máquina de moldeado de rodillos de doble nivel esté diseñada para producir tejas de techo vidriadas metálicas)La máquina de formación de rollos de doble capa dispone de un sistema de transmisión, un sistema de control y tablas de despliegue.Para clientes europeos, hay una cubierta de seguridad y un sello CE en el cuerpo de la máquina.
Dibujo de perfil/diseño/imágenes de referencia del equipo:

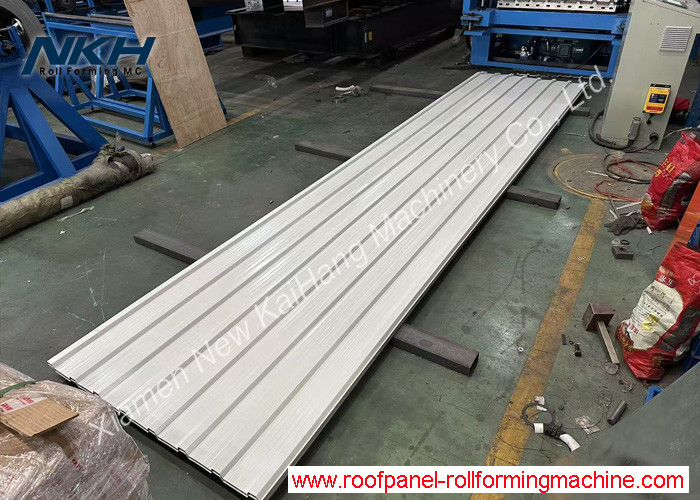

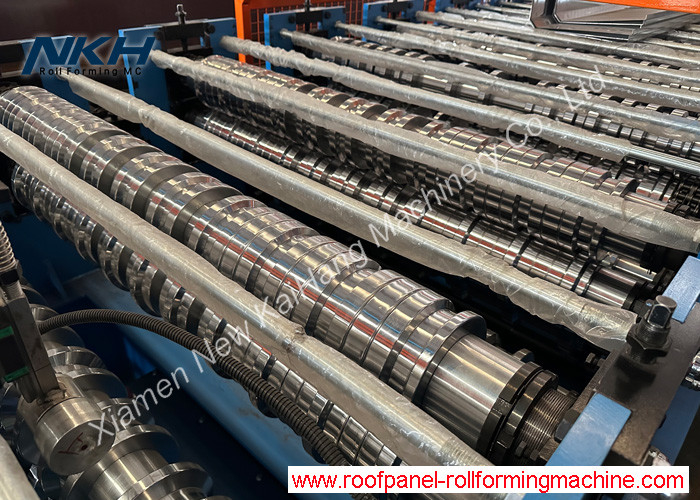

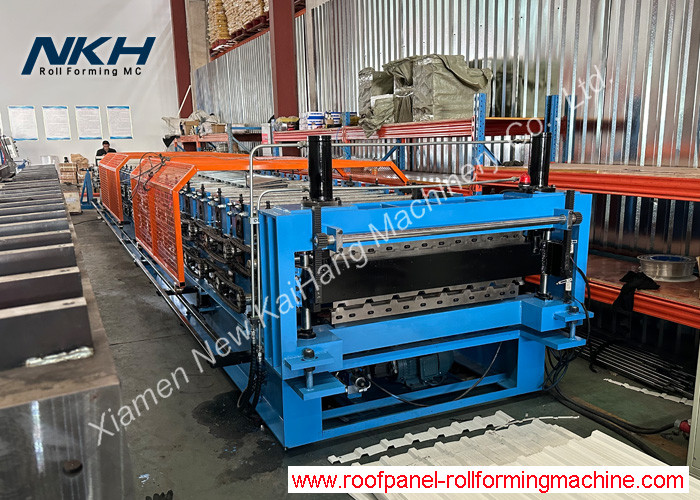

Máquina de moldeado de rodillos doble Máquina de moldeado de rodillos de doble capa Una máquina con dos perfiles 1
